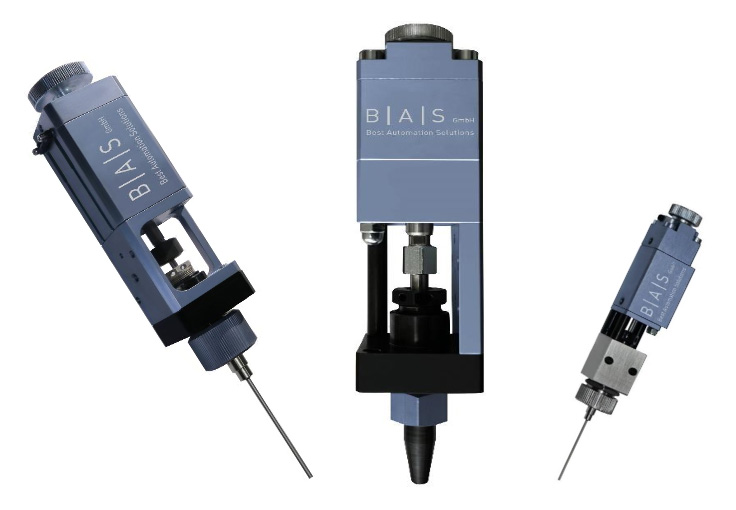

Auslassventile
Auslassventile werden zum Auftrag / Applikation von niedrig- bis hochviskosen Materialien, wie Kleb- und Dichtstoffen auf Basis Epoxidharz, Polyurethan und Silikon sowie Schmierstoffen, wie Fette, Öle usw. eingesetzt.
Auslassventile werden genutzt, um flüssige bis dickflüssige Materialien wie Klebstoffe, Silikone, Schmierstoffe (z. B. Fette und Öle) kontrolliertabzugeben. Sie kommen sowohl in manuellen als auch in automatisierten Prozessen zum Einsatz. Je nach Bedarf können sie das Material entweder gleichmäßig oder punktuell auftragen. Die Durchflussmenge wird durch die Einstellung der Ventilnadel geregelt. Dazu passt man den Abstand (Nadelhub) zwischen der Nadel und ihrem Sitz an, wodurch die Öffnungsgröße des Ventils verändert wird. Im geschlossenen Zustand dichtet die Nadel den Materialfluss vollständig ab. Eine spezielle Dichtung sorgt dafür, dass die Nadel dicht bleibt, und kann bei Bedarf nachjustiert werden.
Das Ventil ist in zwei Bereichen unterteilt:
Den Materialteil, hier fließt das Medium und den pneumatischen Antriebszylinder, dieser steuert die Bewegung der Ventilnadel mit Druckluft.
Diese Trennung verhindert, dass das zu verarbeitende Material in den Antriebszylinder gelangt. Optional kann das Ventil mit einer elektrischen Hub-Nadelüberwachung ausgestattet werden, wodurch die Funktion des Ventils überwacht wird.
Produktmerkmale:
- Kompakte Bauform
- Totraumoptimierte Materialkammer
- Einfache und variable Hubeistellung
- Große Öffnungs- und Schließkraft der Nadel
- Nachstellbare Nadelpackung
- Bewährtes Dichtungssystem
- Pneum. Ansteuerung über ein 5/2- Wegeventil
- Konstruiert für hohe Arbeitsdrücke
Optional:
- EMV- 5/2 Wegeventil mit Magnetventilplatte zur Montage an dem Arbeitszylinder
- Manueller Handgriff mit Auslöser Start / Stopp
- Pneumatischer oder elektrischer Fußschalter zur Auslösung von Start /Stopp
Auswahl der Auslassventile
| Nadel-Ø mm |
Bestellnummer | Arbeits-/max. Druck in bar |
Material- Einlass Zoll |
Materialausgang Text oder Zoll |
Gewicht kg |
| 1 | 65-20-000 | 250/315 | 1/8i | Überwurfmutter für Nadel |
0,25 |
| 2,5 | 65-21-000 | 250/315 | 1/4i | Überwurfmutter für Nadel |
0,52 |
| 2,5 | *65-22-000 | 250/315 | 1/4i | Überwurfmutter für Nadel |
0,65 |
| 6 | 65-23-000 | 250/315 | 1/4i | Überwurfmutter für Nadel |
1,42 |
| 6 | *65-24-000 | 250/315 | 1/4i | Überwurfmutter für Nadel |
1,50 |
| 12 | 65-25-000 | 100/315 | 1/2i | 3/8 | 1,6 |
| 16 | 65-26-000 | 60/250 | 3/4I | 1/2 | 3,2 |
| * Ausführung in Edelstahl | |||||
Sämtliche technischen Daten und Abbildungen sind unverbindlich. Konstruktionsänderungen bleiben uns vorbehalten
