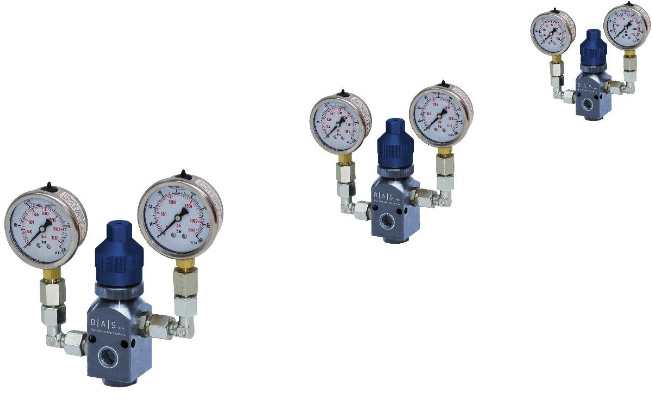

Materialdruckregler
Materialdruckregler werden für eine konstante sowie präzise Druckregelung im Materialstrom eingesetzt, um Druckpulsationen zu reduzieren und um den gewünschten Arbeitsdruck einzustellen. Der gewünschte Materialausgangsdruck wird mit der Stellschraube am Regler eingestellt. Es stehen 8 Materialdruckregler zur Auswahl.
Materialdruckregler dienen zur Arbeitsdruck- Reduzierung, aber auch zur Pulsationsdämpfung bzw. Druckglättung nach den Zuführeinheiten mit doppelwirkenden Kolbenpumpen. Ein konstanter sowie reduzierter Arbeitsdruck dient der Applikationsqualität, da Druckschwankungen in dem zu verarbeiteten Material zu Dosierfehler führen könnten. Die Materialdruckregler gibt es in 3 Anschlussgrößen 1/4“, 3/8“ und 1/2“ sowie für die max. Eingangsdrücken von 250/400/500 bar. Für reaktive als auch abrasive Materialien sind Materialdruckregler mit Membrane verfügbar.
Produktmerkmale:
- Einfache Instandhaltung,
- Druckreduzierung 1:5,
- gehärteter Ventilsitz und Kugel,
- Gleitringdichtung,
- manuelle Druckeinstellung und
- integriertes 30 Mesh Filtersieb.
Optional:
- Eingangs- und Ausgangsmanometer
- Ersatzsiebe in verschiedenen Maschenweiten
- Halterung
Auswahl der Materialdruckregler
| Bestellnummer | Durchmesser mm |
Material- Anschluss Zoll |
Material- Eingangsdruck bar |
Material- Ausgangsdruck bar |
| 65-60-000 | 4 | 1/4i | 20 – 250 | 6 – 50 |
| 65-60-001* | 4 | 1/4i | 20 – 250 | 6 – 50 |
| 65-61-000 | 4 | 3/8i | 30 – 400 | 15 – 150 |
| 65-61-001* | 4 | 3/8i | 30 – 400 | 15 – 150 |
| 65-62-000 | 8 | 3/8i | 20 – 250 | 6 – 50 |
| 65-62-001* | 8 | 3/8i | 20 – 250 | 6 – 50 |
| 65-63-000 | 12 | 1/2i | 20 – 250 | 6 – 50 |
| 65-63-001* | 12 | 1/2i | 20 – 250 | 6 – 50 |
| * Eingangs-und Ausgangsmanometer (400 / 160 bar) im Lieferumfang enthalten! | ||||
Sämtliche technischen Daten und Abbildungen sind unverbindlich. Konstruktionsänderungen bleiben uns vorbehalten
