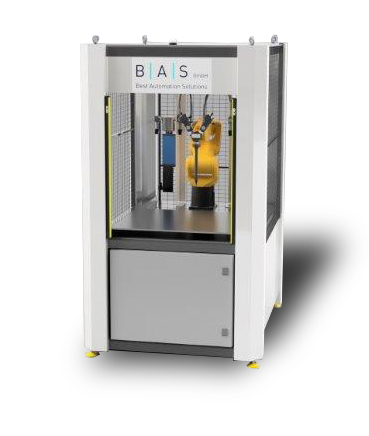

BAS-Roboterfertigungszelle
Maßgeschneidert in drei Baugrößen für die automatisierten Fertigungsprozesse von Bauteilen im Kleben und Dichten, dem Verguss sowie bei Applikation von Schmierstoffen.
Die serienmäßige Ausstattung:
- Grundplatte zur Werkstückträgeraufnahme
- Sicherheitstüre manuell bedienbar und mit Sicherheitsabschaltung
- Start nur über 2-Handbedienung möglich
- Anschluss-Stutzen für eine Absauganlage
Die Sonderausstattung:
- Tandem Werkstückträgerplatte (über- oder nebeneinander) manuell oder pneumatisch bedienbar
- Zugangsabsicherung über Lichtvorhang und Trittmatte
- Barcode-Lesegerät zur individuellen und automatischen Anwahl des Bearbeitungsprogrammes
| Zellen Typen | Zellenabmessung* | Werkstückabmessung* | Roboter** |
|---|---|---|---|
| Typ 1 | 1200 x 1500 x 2200 | 800 x 700 x 250 | Fanuc LR Mate 200 iD |
| Typ 2 | 1400 x 1500 x 2200 | 1000 x 700 x 250 | Fanuc LR Mate 200 iD |
| Typ 3 | 1600 x 1500 x 2200 | 1200 x 700 x 250 | Fanuc LR Mate 200 iD 7L |
| Steuerungskonzept | Dosier- und Mischtechnik: Siemens S7 1500er CPU mit Siemens Comfort Panel |
||
*Abmessungen: BxTxH; **Roboter von KUKA, ABB, Motoman usw. sind auf Kundenwunsch einsetzbar
